7月6日

中国能建安徽院设计的

国内首座兆瓦级氢能综合利用示范站

在安徽六安投运

标志着我国首次实现

兆瓦级制氢-储氢-氢能发电的

全链条技术贯通

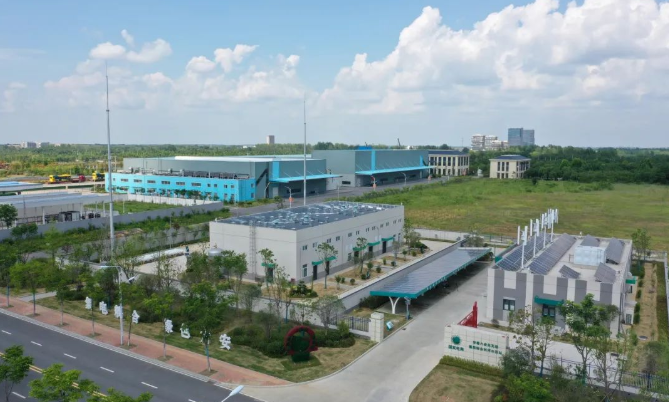

项目位于安徽省六安市金安区

占地面积10.7亩

项目研制的兆瓦级

质子交换膜（PEM）纯水电解制氢系统

及氢燃料电池系统设备

均为具有自主知识产权的国内首套设备

该示范工程是能源转型中

新一代电力系统的重要理论和实践探索

开辟了国内氢能利用在电网领域的应用先河

对于构建以新能源为主体的新型电力系统

助力“双碳”目标的实现具有重要意义

听起来很牛的样子

接下来，让我们走近这个“示范工程”

看看它到底“牛”在哪？

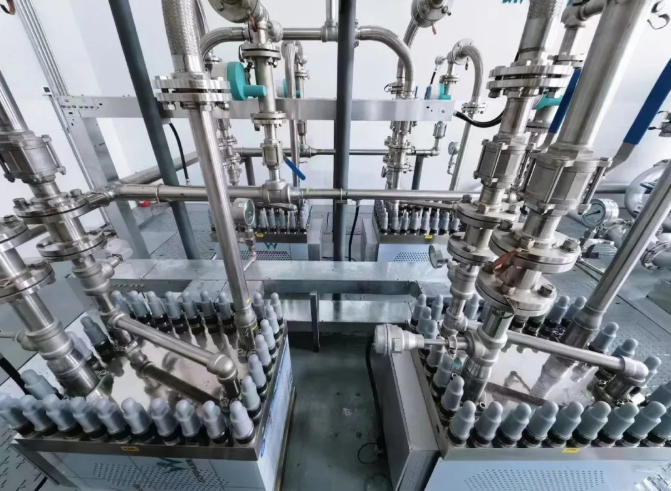

国内首台兆瓦级质子交换膜（PEM）

纯水电解制氢系统

工程采用单槽250千瓦

四槽并联控制技术

应用国内首个兆瓦级质子交换膜（PEM）

纯水电解制氢系统

额定制氢功率下产氢量220标方/小时

系统制氢能效达到85%

超过国家一级能效要求

可响应宽功率波动条件下的可再生能源输入

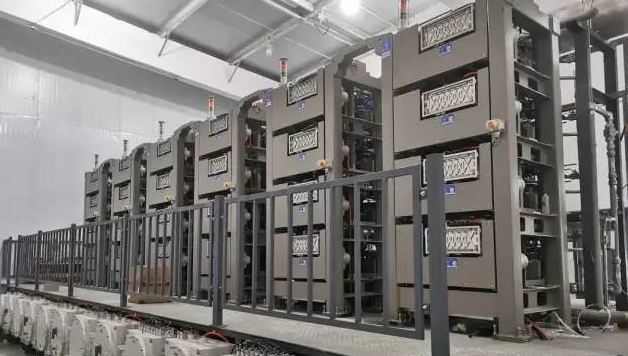

国内首台兆瓦级质子交换膜（PEMFC）

氢燃料电池发电系统

工程采用单堆50千瓦

24个电堆集成技术

最高发电功率达1.2兆瓦

应用国内首个兆瓦级质子交换膜（PEMFC）

燃料电池发电系统

具有转化效率高、无污染

室温下快速启动、无电解液流失

水易排除、寿命长

比功率密度和比能量高等特点

可为电力系统提供可控负荷、灵活电源

支撑电网调峰调频

实现可再生能源消纳

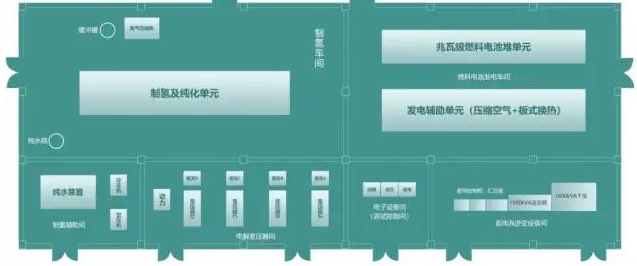

整站一体化设计

“贴邻布置”的核心生产车间

工程针对电解制氢、氢燃料电池发电等各环节安全防护需求，通过危险有害因素分析进行重大危险源辨识，建立主动和被动安防策略的多层级安全防护体系架构，优化制氢车间与发电车间的布置方案，既减少站区20%的占地面积，又方便现场管理及设备运维。

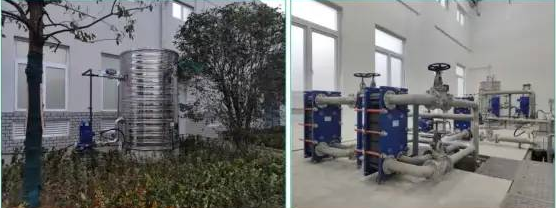

“循环高效”的整站热电联供系统

燃料电池系统运行过程中会产生大量热量，需利用冷却循环水将燃料电池发电产生的热量带出电堆模块，通过对冷却循环水进行二次换热把热水输入附近办公场所，可提高能源利用效率，减少空调供热电量损耗。

“深度耦合”的风光氢电综合能源系统

工程配套建设分布式光伏以及垂直轴风力发电机，完成了风光氢电耦合系统建设，丰富能源综合利用场景。工程采用分块发电、集中并网，自发自用、余电上网，具有安全性高、噪音小、运行维护成本低等优势。

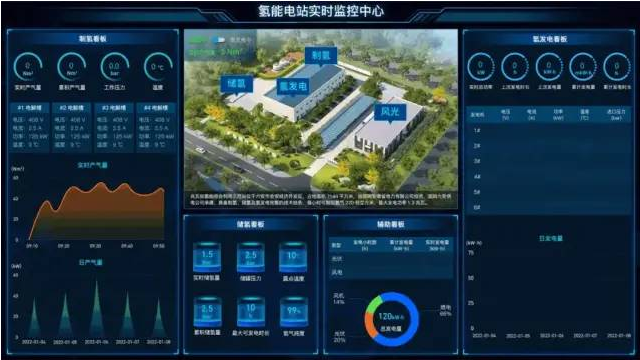

“全智能化”的整站防护系统

工程采用智能量测、“5G”无延时数据传输、大数据处理、智能决策等先进技术手段，将制氢、储氢、燃料电池、分布式光伏、风电、冷热联供、可控负荷等不同类型分布式能源聚合成虚拟微网，搭建智慧能源管控平台，实现对微网运行状态实时感知和科学调度。

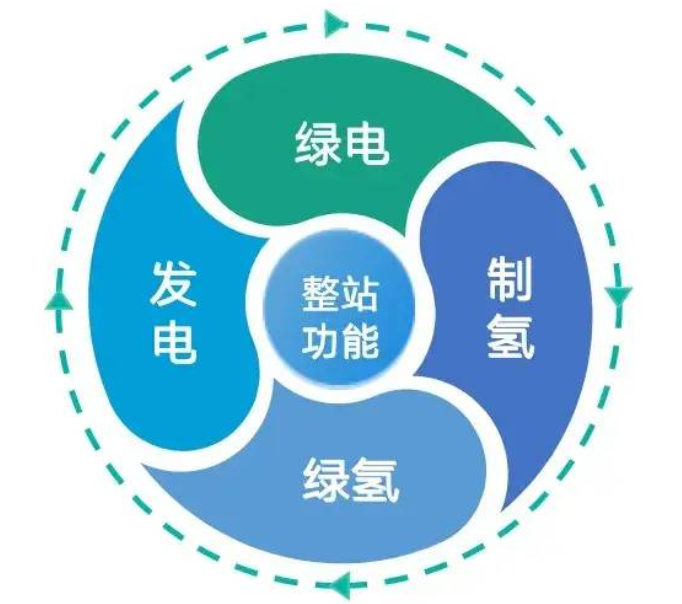

该示范工程完成

从绿电（光伏、风电）到绿氢

再到绿电的零碳循环设计

实现可再生能源利用、削峰填谷

热电联供等多种功能

带来巨大的节能环保效益

每年可节约标准煤约1091吨

减少二氧化碳排放约1889吨
